HK$150 雷記木機 Rambler EP 制作過程

  • Aug 1, 2013

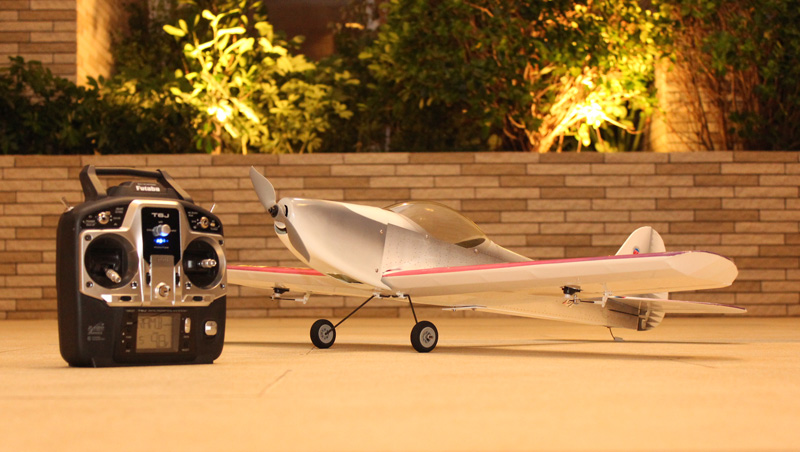

Plane on the ground

我一向都唔係雷記木機既 fan 屎。之前我對木機既感覺係用一個字去型容 - flimsy。呢個年代有 EPO 仲去玩包皮機? 木機應該係一撞就 bye bye。

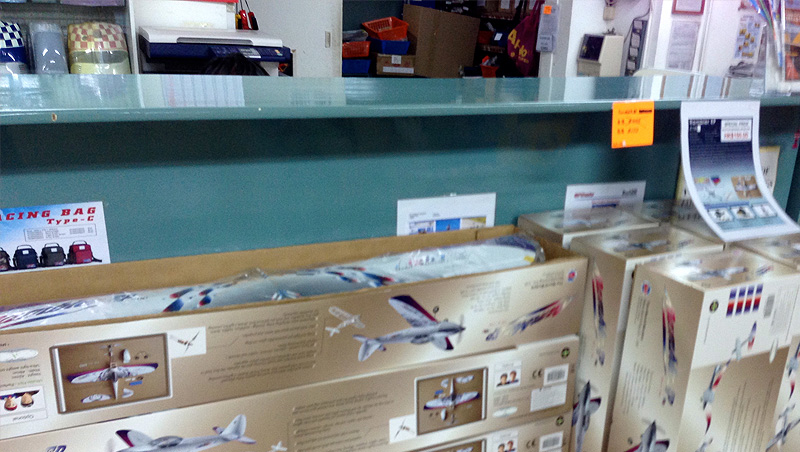

前幾日行開雷記去買 Lipo 電,竟然見到佢地門口有架機賣 HK$150, 去茶餐廳食一次都唔止喇, 就忍唔住順便買埋。

呢部機好似見 rcpro.net forum 都有人放過。。。

Discounted planes!

開咗盒之後,就見到以下既 surprise, 點會送埋個麼打咁好人?原來係 DC motor,唔係 Brushless motor。唔好玩喇...

跟手 Google 下就知道呢部嘢係 2004 年出既﹐倉底貨 HK$150 都算冇跌錢喇。

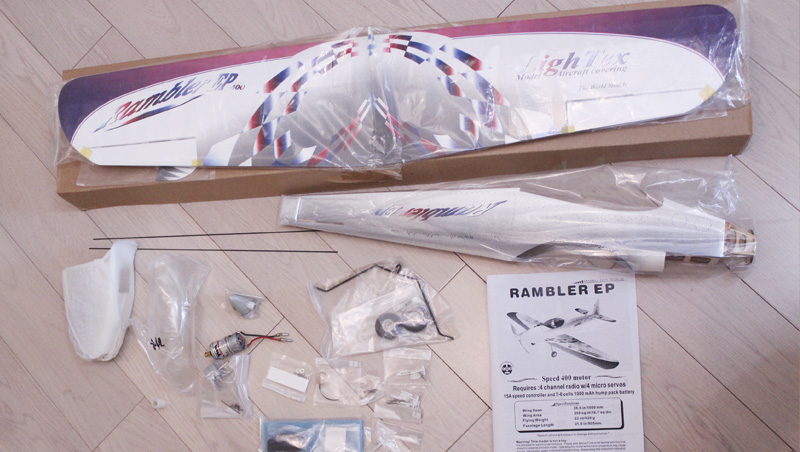

What's in the box

制作過程

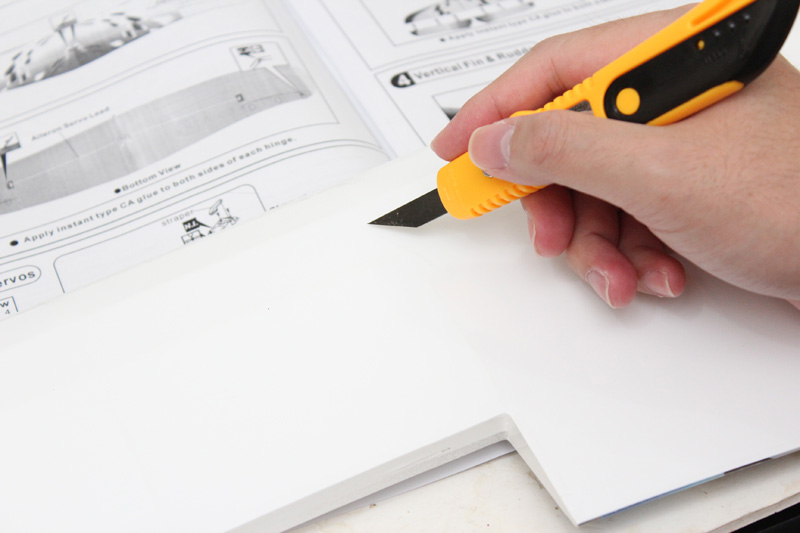

  • 首先,用鎅刀切開個翼既包皮。

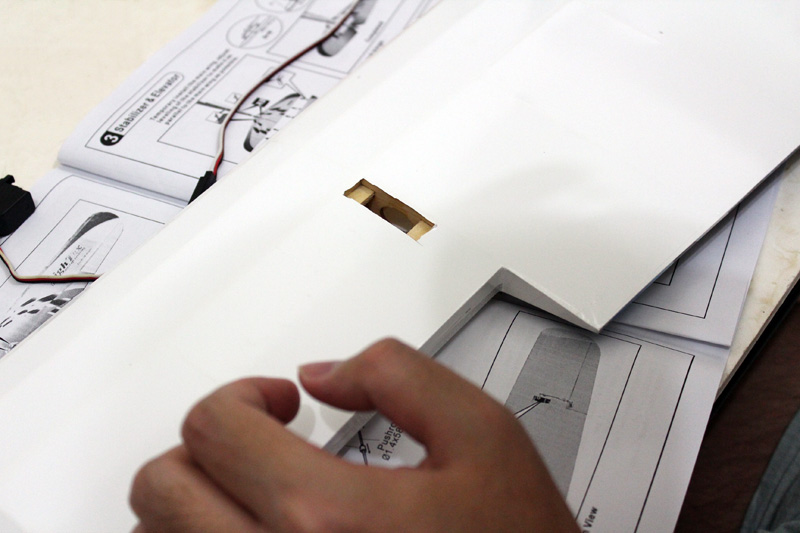

Cut open the wheel wells

Cut open the wheel wells

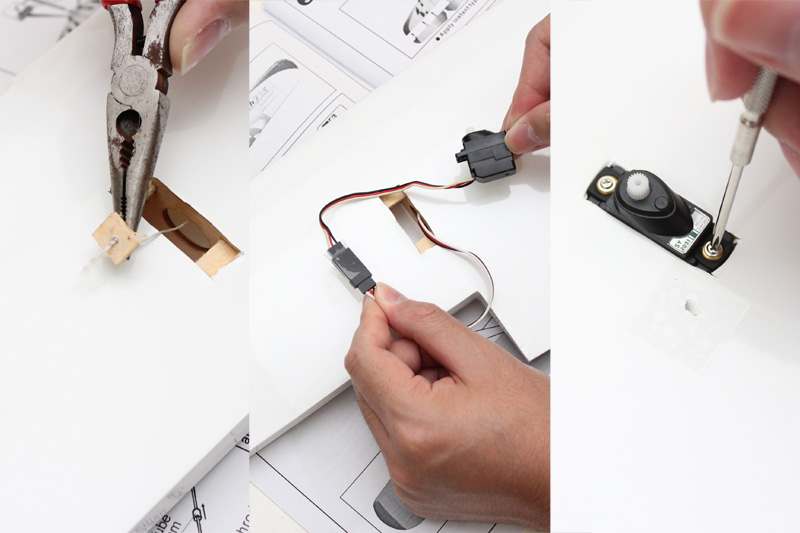

  • 跟住就用佢條繩仔引導條機翼 Servo 線去機身個窿。上埋螺絲。

Afflixs servos to wing

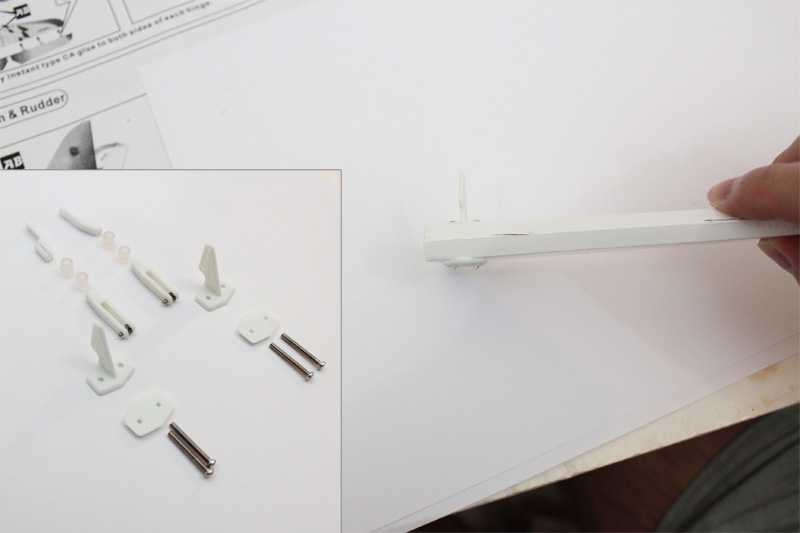

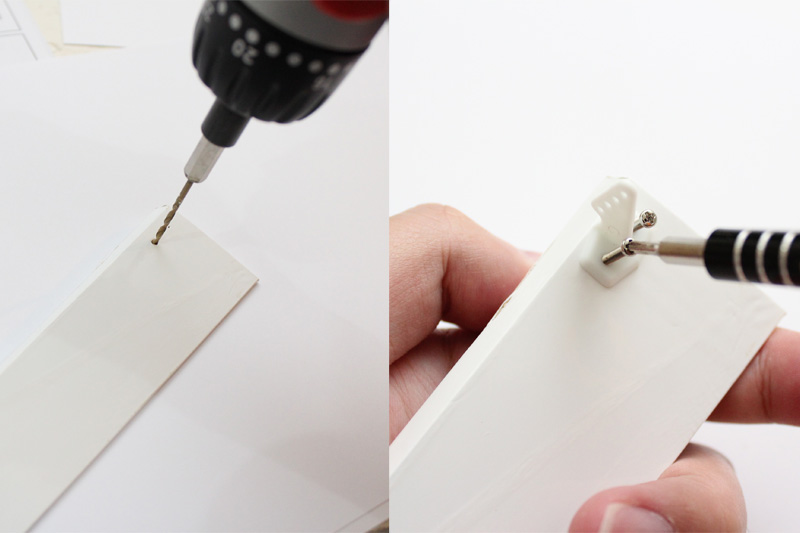

  • 好喇,呢家就做 Aileron 既 hinge 位。呢道就要出動把電鑽開個 2mm 既窿。
  • 上埋螺絲﹐同埋個膠部件
  • 同一道理,以上動作做埋去 Rudder 同 Elevator

Assemble the flaps Here is what it looks like

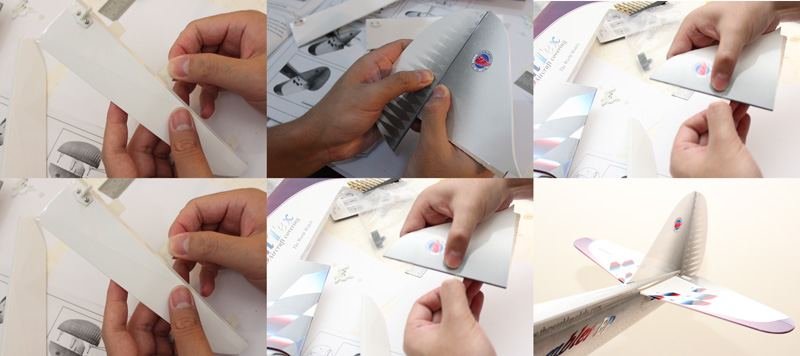

  • 跟住就用超能膠上個 Rudder, Elevator 同埋 Aileron 既 hinge 位。

Glue the joins together

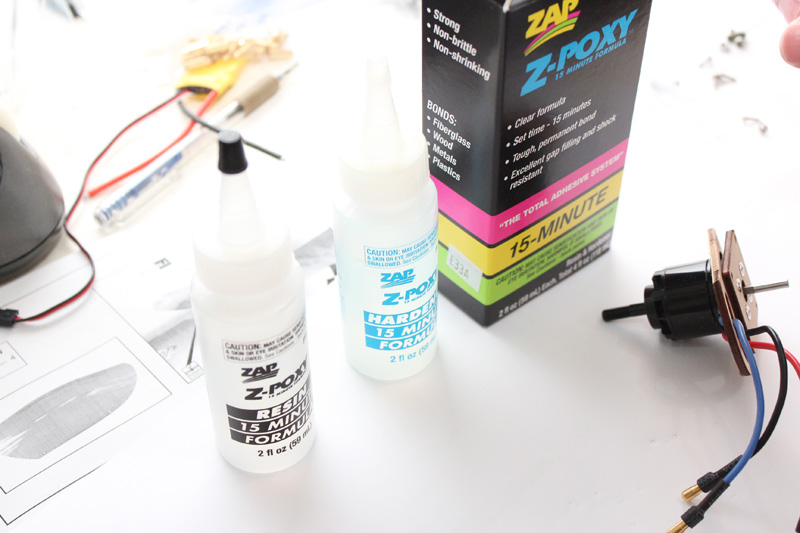

  • 好喇,出動 epoxy 去粘個麼打架。
  • 我就用朗宇電機 X2212 1400KV,個位剛剛好。

Zpoxy

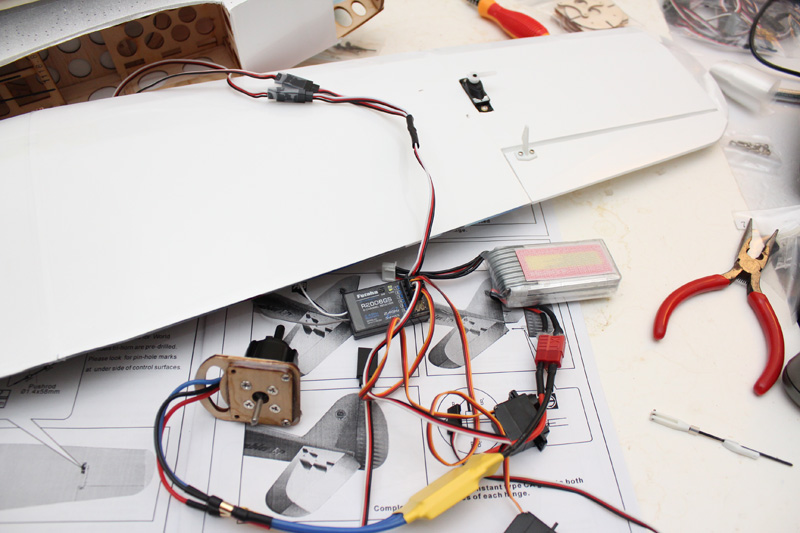

  • 好喇,呢家就去接埋 ESC﹐麼打﹐Servo 同埋你套 RC Transmitter/Receiver。
  • RC Transmitter/Receiver 我就用 Futaba T6J 同埋 R2006GS﹐當然 JR/Spectrum/天地飛都冇問題
  • ESC 我係用 "新西達 30A 無刷電調",貪佢平

Test the system first

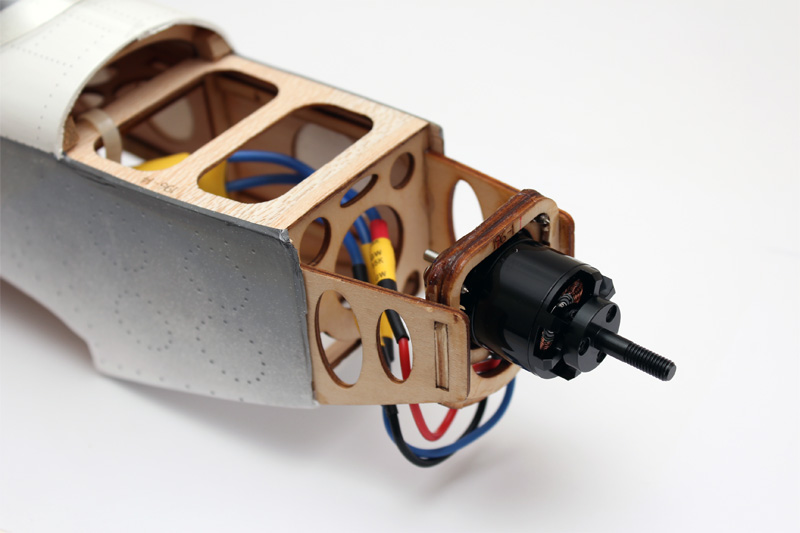

  • 冇嘢壞的話﹐就用 epoxy 上埋個麼打去個機頭

Assemble the brushless motor mount

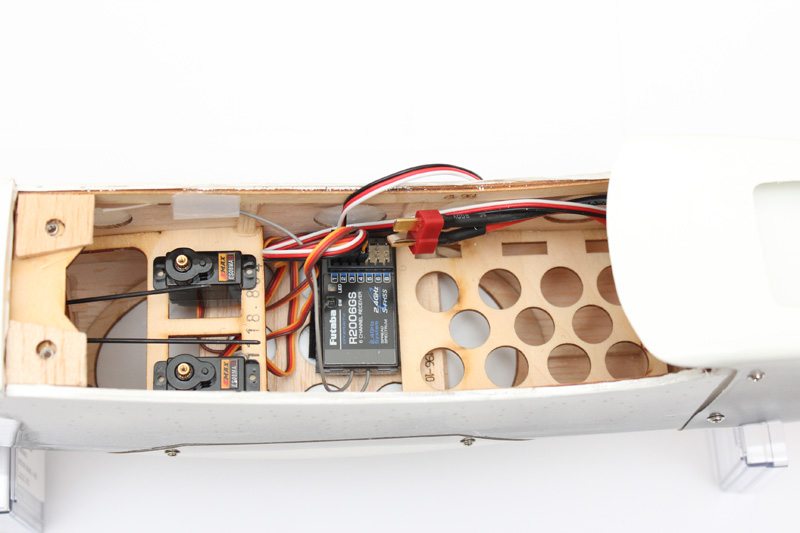

  • 上埋個 servo 同 Receiver

Belly

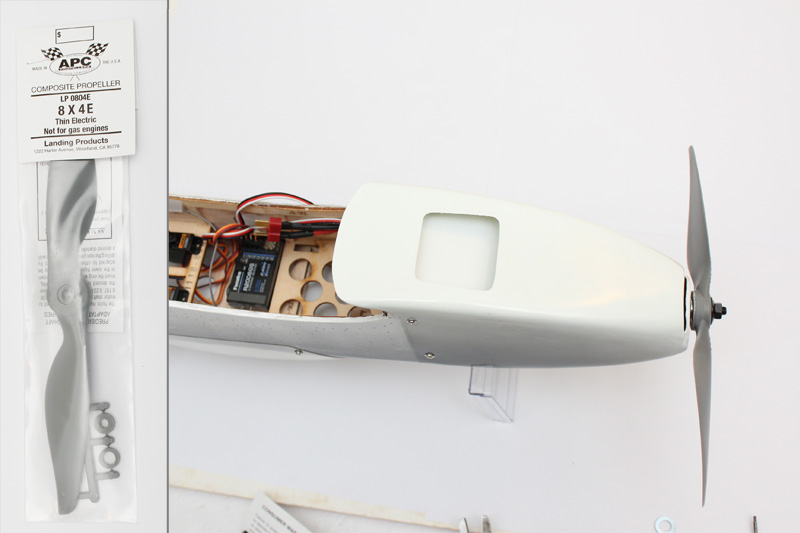

  • 跟盒係有個 prop 既﹐但係我就加個 APC 8X4 (HK$15) (可能 9X4 會重好)
  • 再上埋個機頭保護殼。調整 CG 就去五金鋪買兩個重螺絲母去加重個機頭﹐再用 epoxy 粘螺絲母去個殼

Prop

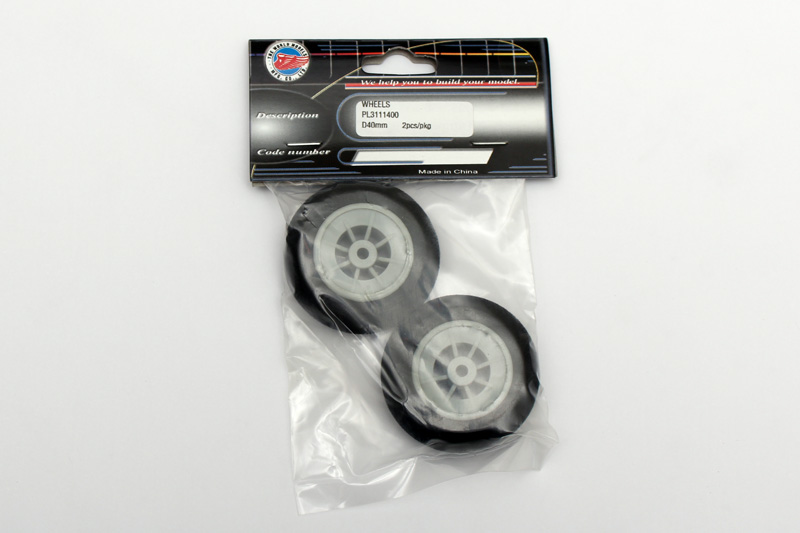

  • 然後上埋個碌。佢跟盒個車輪細得滯﹐只有去用 HK$18 買多 set 車碌。
  • 係覺得有被君既感覺﹐但係盒嘢都係 HK$150 咋喎

Use other wheels

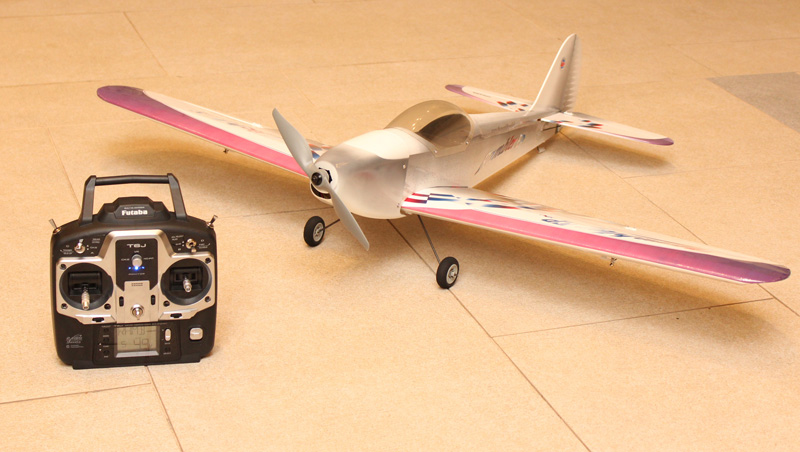

  • 制作完成! 做完之後覺得有 D 成功感﹐好有勞作 feel。
  • 自己都有玩開亞拓電直同埋 FMS/Free Wing 既 EPO 機,好明顯組合一架木機係要多 D 時間。

Overview shot

  • 以下是 Aileron/Elevator/Tail/Motor test。
  • 架機比 EPO 最大既好處係輕好多。我另外一架 Free Wing J-5 Cub 都係 1M Wing Span, 就重唔小。
  • 希望下個禮拜唔好落雨可以 post 個飛行畫面。我好懷疑架機冇碌的話會唔會扯爛包皮。。。冇陰公。。。富出唔知飛唔飛到。
  • 如果你都想入架玩下,問下佢地重有冇
