Quadcopter 101: 怎樣去建造一架便宜的四軸機

  • Oct 10, 2013

NSW

今天就向大家介紹怎樣去建造一架便宜的四軸飛行器。

市面上有不少現成的四軸機,但是自己落手落腳整造的滿足感大好多﹐價錢上會平宜一點。

大家可以去相熟的模型店及偉大既淘寶去搜羅以下既物資。

用料

  • Quadcopter Frame 450mm - 600mm
    HK$160
  • 8X4 及 8X4 Propellers (正反各 2)
    HK$24
  • Brushless motor 1200KV (4 個)
    HK$520
  • ESC 電調 20A-30A (4 個)
    HK$320
  • ESC 3.5mm 金屬頭 3.5mm Gold connectors (大量)
    HK$64
  • KK2.0 或 MWC 或 玉免飛控
    HK$240
  • LiPo 電 1000 至 2200mAh
    HK$100
  • 大量索帶 (日本城有售)
    HK$20~
  • (Optional: power distribution board
    PCB 板去把 LiPo 電源 1 分 4... 沒有的話自己把 ESC 的接點焊埋一起都可以)
    HK$30

總數: HK$1,478

  • (當然要 RC transmitter 同 receiver。本文又係使用 Futaba T6J + R2006GS。平呀.... 當然 JR/Spectrum/天地飛都冇問題)
    Futaba 香港代理雷記 T6J 賣 HK$11XX, 加埋總數係 around HK$2,700 就有全套四軸機連控

工具: (去深水埗鴨寮街可以找到)

  • 一套六角匙 (1.0mm, 2.5mm, 3.0mm 去到 6.0mm)
  • 螺絲批
  • 士巴拿 spanner
  • 焊錫 及 焊錫槍 Soldering Iron
  • 熱融膠槍 Hot glue gun

建造所需時間:

大概 2 至 8 小時

制作過程:

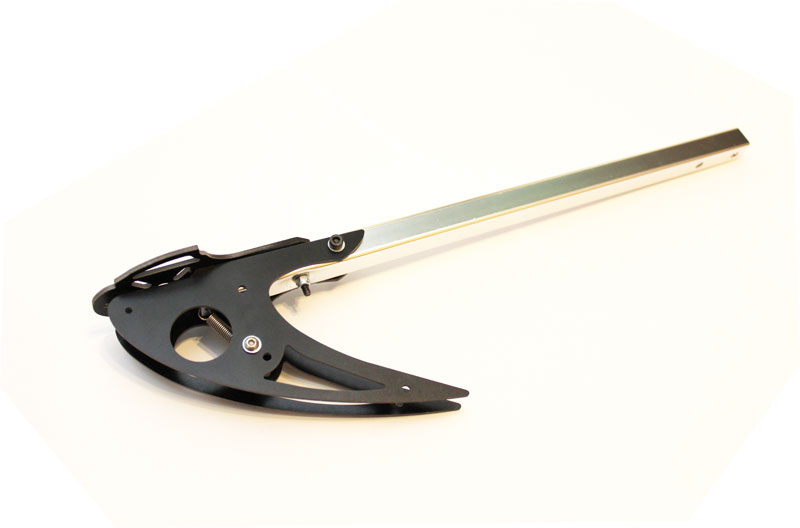

  • 首先,用六角匙同士巴拿﹐整好隻腳 (做多 3 次)

Frame

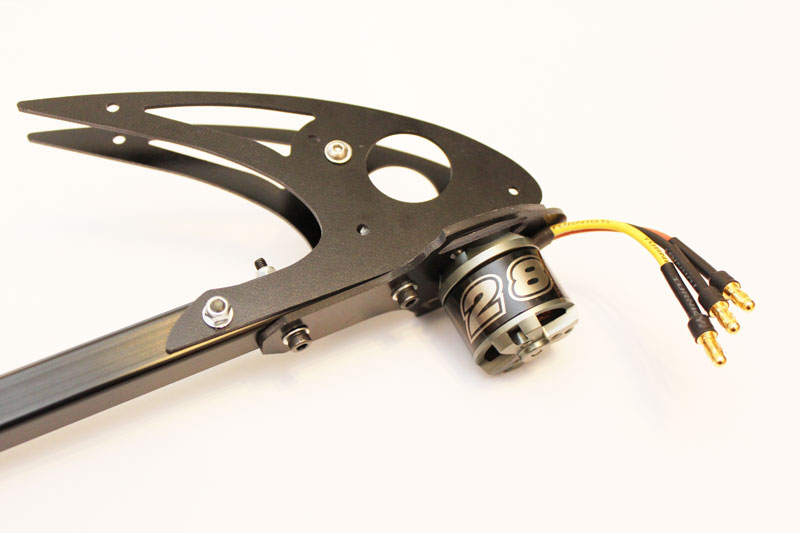

  • 然後加個 Brushless motor (做多 3 次)

Motor

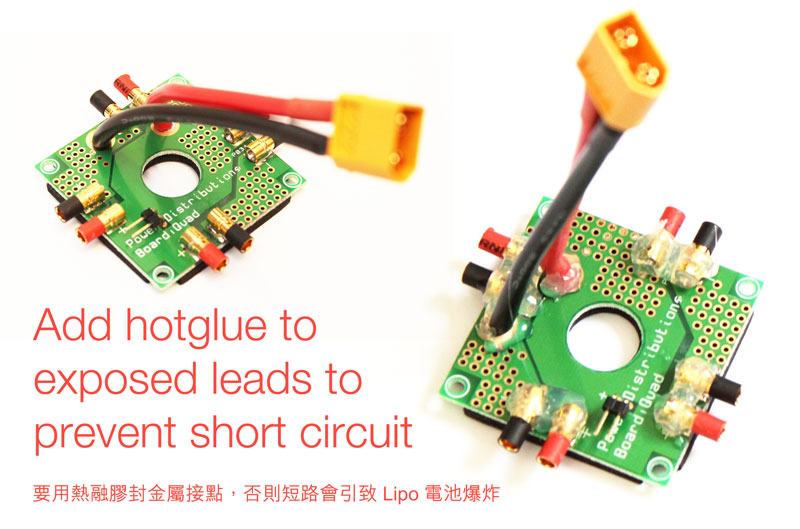

  • 有 power distribution board 的話就用熱融膠槍封金屬接點

Power distribution board

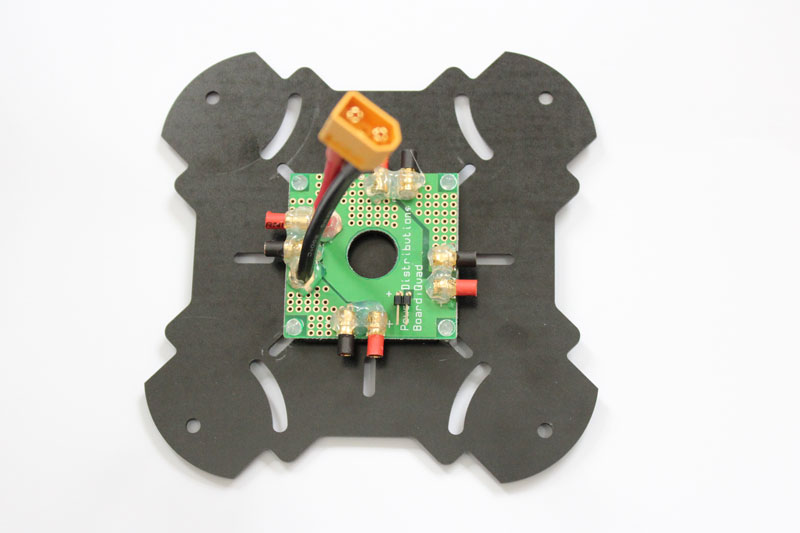

  • 用熱融膠把 power distribution board 接到機身底板

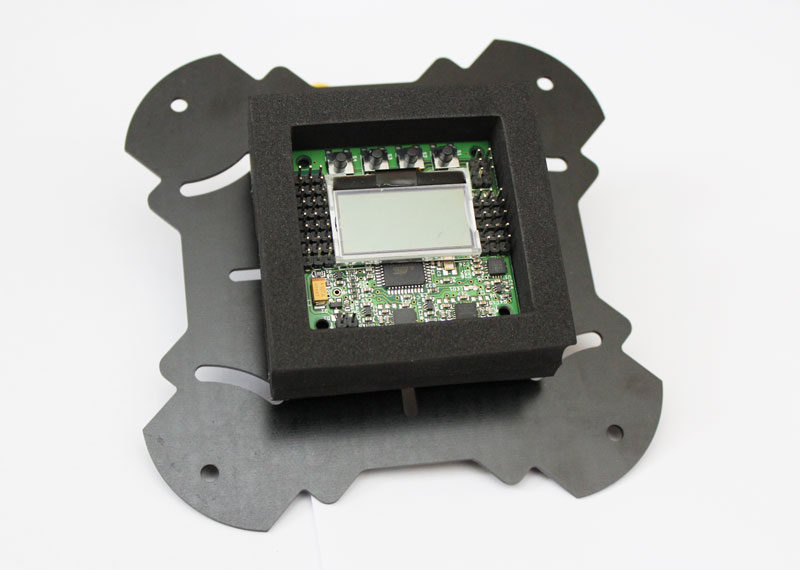

  • 把 KK 2.0 飛控用熱融膠粘到 packing 盒,然後再用熱融粘上機身底板的另一面

KK 2.0

  • 最後﹐把 ESC 接上 Power distribution board
  • 電池索帶接去機身底板
  • 把 ESC 電調用電線﹐及 3.5mm 金屬頭焊接一起
  • 把 4 隻腳同機身底板組裝好
  • 用索帶固定 ESC 去 Brushless motor 接線

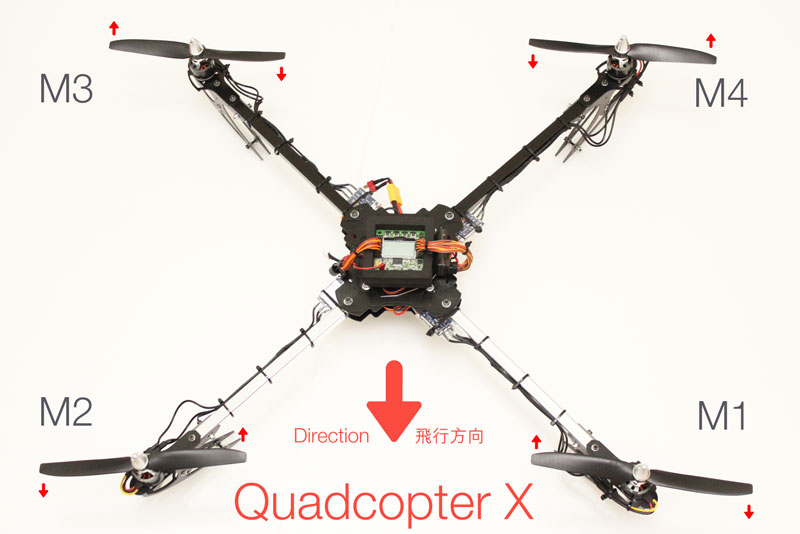

  • 把 RC receiver 的 servo 線接上 KK 2.0 飛控,ESC 的線要跟 M1, M2, M3, M4 的次序 (請看下圖)
  • 把 8X4 正反螺旋槳接上 Brushless motor

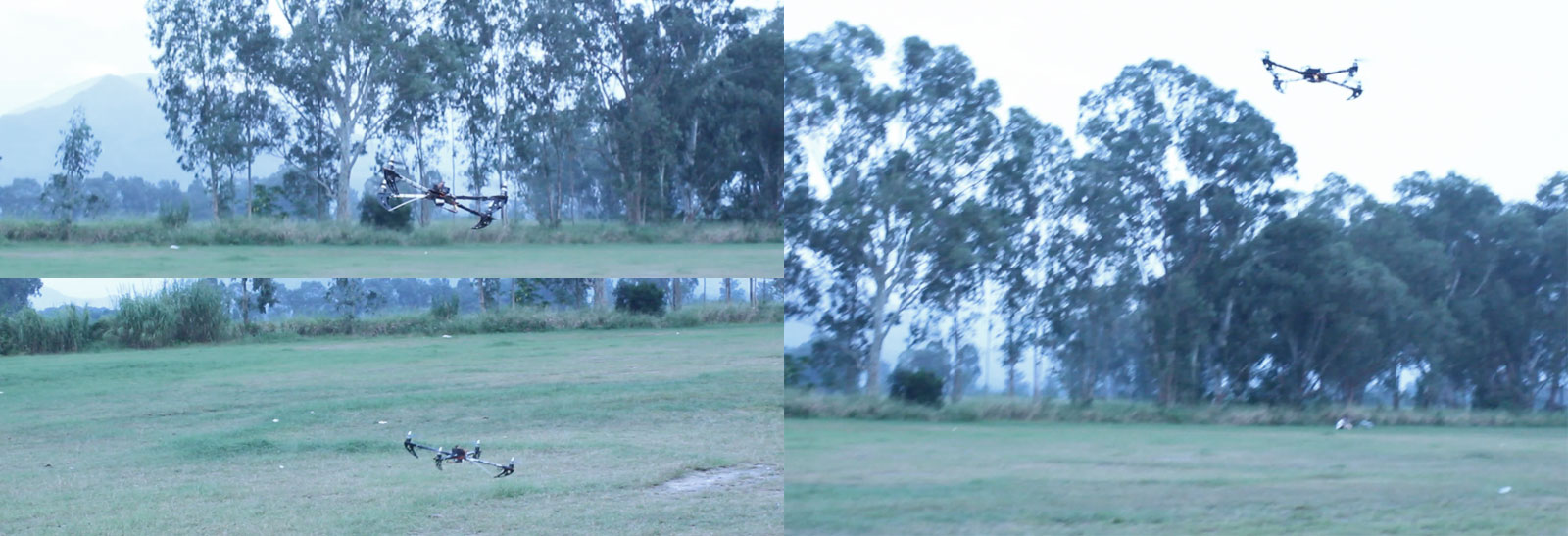

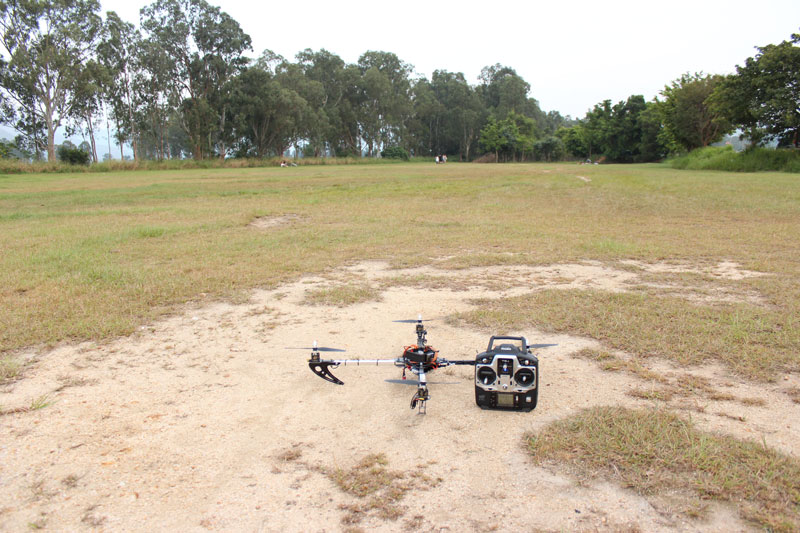

Finished!

制作完成!! 下一次介紹 KK 2.0 飛控的調整過程。


Finished!
