FMS P-51 簡約 FPV 定翼飛行

  • Apr 22, 2014

FPV 飛行,簡簡單單也可以很開心

大部份 APM, Dji, Feiyu FY41AP 飛控都很愛把資訊疊加到飛行畫面。

遠距離飛行當然無可厚非。但想近距享受飛行樂趣,你只需知道電壓就可以了。

本文就要以 FMS P-51 1.4米做例子,把她改裝成為一架很捧的 FPV 飛行器。

用料 Bill of materials

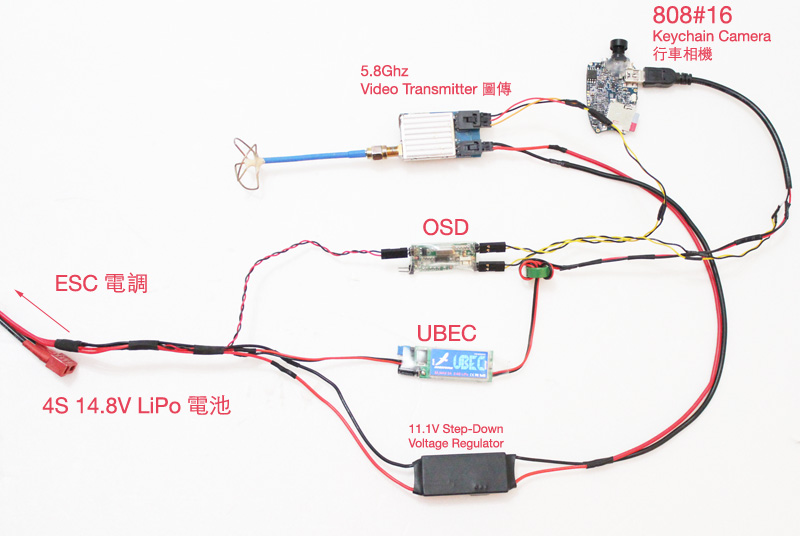

原理圖 Schematics

5.8GHz 圖傳系統加 808#16 HD 高清錄影

筆者的目標是建造一架觀看性高的 FPV 飛行機,也有良好的飛行視野。FMS 的 P-51 的機架具有可收放起落架,優點是你可以放一個 Sony CCD 相機在機腹。壞處降落一定要記著放下起落架喔。

圖傳系統和 808#16 HD 錄影機是獨立的。當然,808#16,GoPro 及不少高清錄影機都有「實時視頻輸出」 Live Video output,可是它們在過熱的情況是有當機的可能。

由於飛機是用 4S 14.8V 電,所以要用 UBEC 把 14.8V 穩壓到 5V 給 808#16 使用。圖傳則用 12V 的圖傳變壓器。

OSD 是使用 Simple OSD,可以看看 RcModelReviews 的介紹

改裝過程 Assemble Process

5.8Ghz 圖傳放在機倉 Canopy。

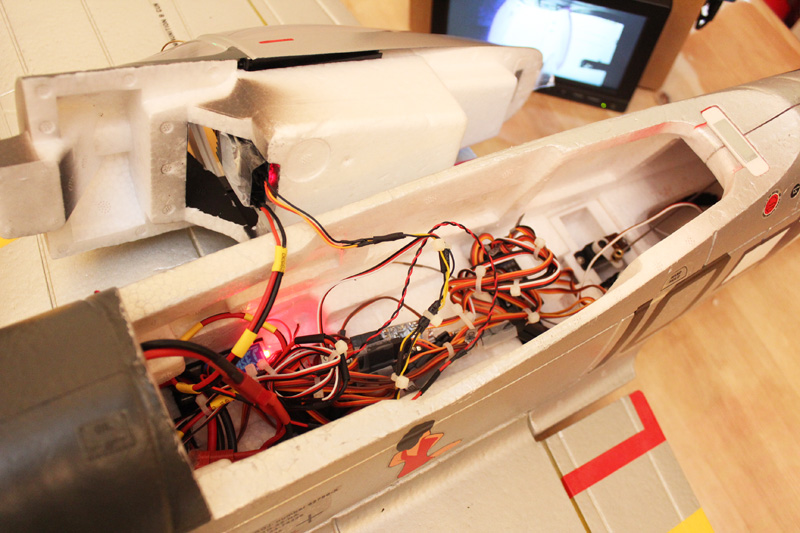

把 Simple OSD,UBEC 及 12V 變壓器用熱融膠粘在機內。

最後,用 Epoxy 把 Sony CCD 相機放在機下的位置。

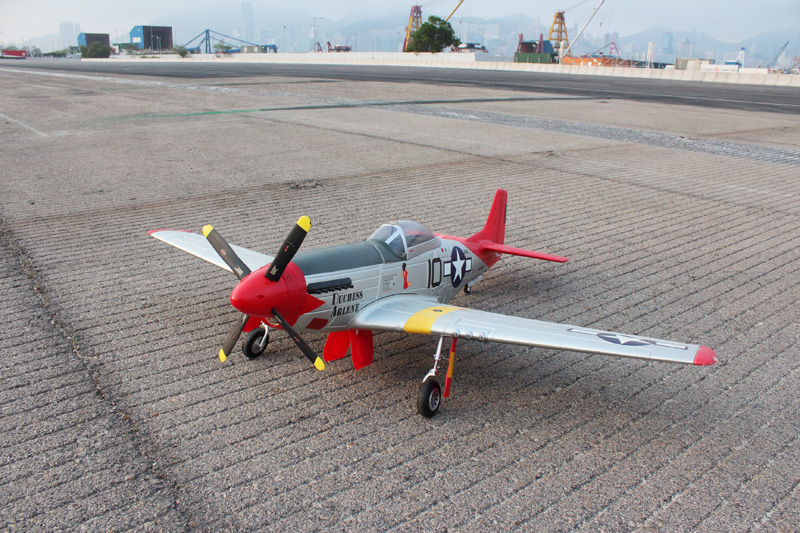

組裝完成!

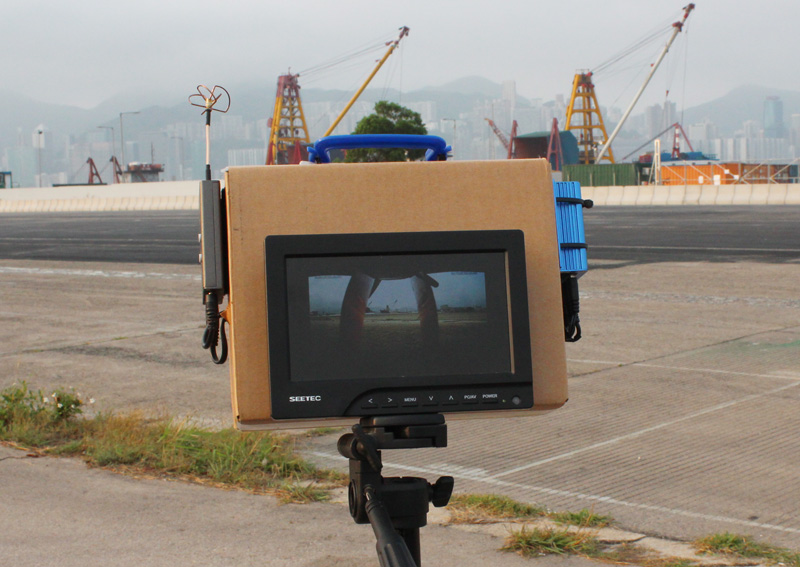

今次試飛要找一條跑道。測試好圖傳沒問題就可以進行飛行任務!

飛行視頻 Flying Video

飛後報告

FMS 1.4米 P-51 加上圖傳 FPV 設備後都只是加了 220克左右,對飛行性能完全沒有任何壞影響。大家請放心改裝。
