【自作業系列】BEC 是會爆炸的,請小心測試零件

  • Nov 17, 2014

所有會飛既 drone 都會需要 BEC (Battery eliminator circuit ) 去供電。

通常「遙控接收器」,「伺服器」 及 「飛控」都會用 5.0V - 6.0V 電,而圖傳及雲台都會常用 12.0V 電。

大部份的 ESC 都有內置 5V 電的 BEC 或 UBEC,但是,請小心測試清楚零件。

Case #1: BEC 12V 爆炸案例

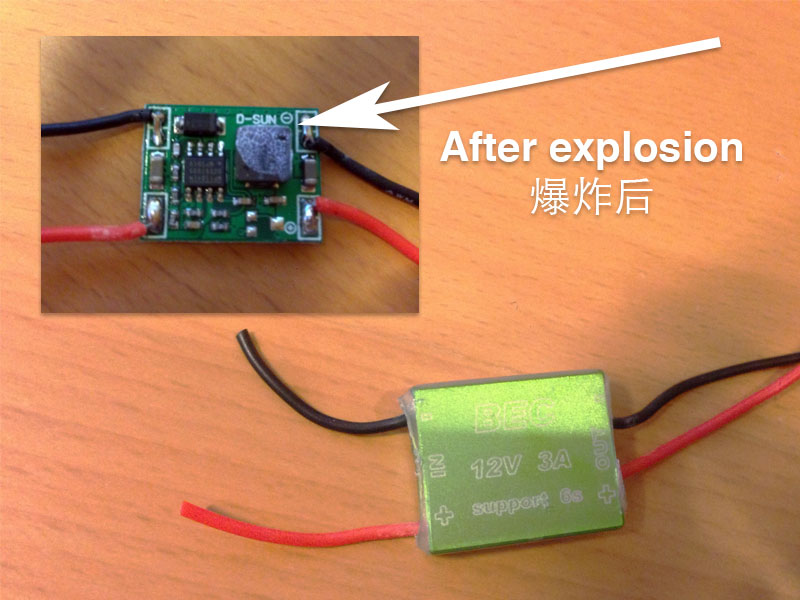

在淘寶買了這一個 BEC,人仔大若 RMB$19 - $30 有一個。

用了它去供電給圖傳,用 4S 電飛了幾次都沒有問題,但是在某一次開機的時候,就 BOM 了一聲,出了煙。幸運地,沒有其它零件有損壞。

估計出事原因是,該 BEC 用的 CNC 殼沒有足夠絕緣,所以有在開機時有可能有 electric arcing,short 了 circuit 後就出事。

Case #2: ESC 40A 爆炸案例

在淘寶買了這一款银燕EMAX Simon 系列 40A ESC,給一架 450 機行 OpenPilot,又是某次開機時出煙。

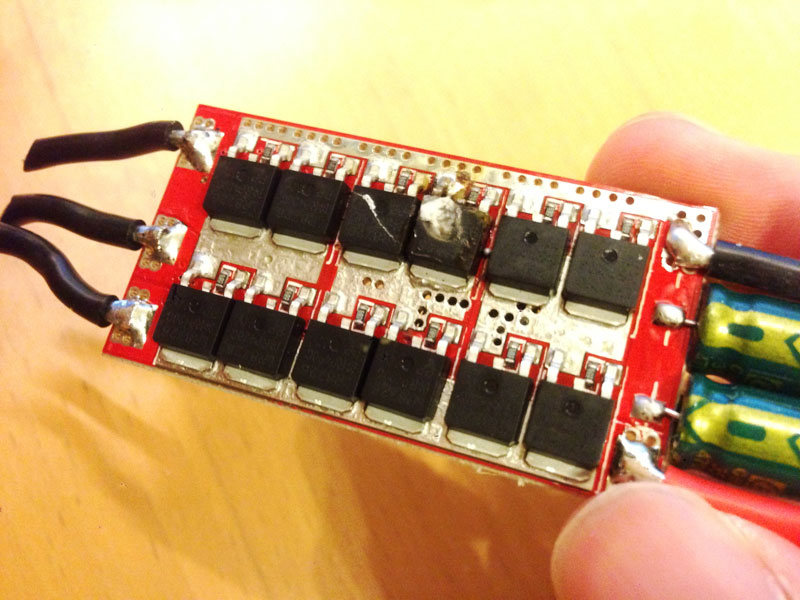

可以見到其中一個 MOSFET 都已燒焦。

故事教訓

不要小看每一件零件,務必測試清楚才上天飛。以上的 EMAX ESC 的案例,不一定是银燕廠有心做「黑心 ESC」,可能只是該 ESC 的 BEC 沒有足夠的電力去供 ESC,GPS 及飛控用。

所以 BEC,UBEC 及 ESC 最好都是要找有牌子及有用后報告的為上計。雖然成龍話,.....
